一、de、dn、d、φ的含义



一般来说，管子的直径可分为外径（de）、内径（d）、公称直径（dn）。

1、dn是指管道的公称直径，是外径与内径的平均值。dn的值=de的值﹣0.5*管壁厚度。

注意：这既不是外径也不是内径。水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（pvc）管等管材，应标注公称直径“dn”（如dn15、dn50）;

2、de主要是指管道外径，ppr、pe管、聚丙烯管外径，一般采用de标注的，均需要标注成外径 x 壁厚的形式，例de25 x 3;

3、d一般指管道内径;

4、d混凝土管内直径。钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;

5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如φ25 x 3，表示外径25mm，壁厚为3mm的管材。对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。例如φ108 x 4，φ可省略。中国、iso和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示方法为管外径 x 壁厚。例如φ60.5 x 3.8;

6、dn为nominal diameter意思是公称直径;

7、de为external diameter意思是外径;

8、dgdiametergong（汉语拼音“公”的声母）这下你就明白了，dg是国产货，有中国特色的国产货，现在都不用了。

二、管径的表示方式

1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“dn”（如dn15、dn50）；在涉及壁厚的情况下也可以使用de来标注；拿镀锌焊接钢管为例，用dn、de两种标注方法如下：dn20 de25 x 2.5mmdn25 de32 x 3mmdn32 de40 x 4mmdn40 de50 x 4mm等等……;

2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径 x 壁厚 表示（如de108 x 4、de159 x 4.5等）；对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。例如φ108 x 4，φ可省略;

3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；

4、塑料管材，管径宜按产品标准的方法表示；通常塑料管是按照外径表示，实际施工过程中我们简略称呼的20、25、32等管道均是指de，而不是dn，这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失;

5、当设计均用公称直径dn表示管径时，应有公称直径dn与相应产品规格对照表。

三、de、dn、d、φ的各自表示范围

1、de--ppr、pe管、聚丙烯管外径；

2、dn--聚氯乙烯（pvc）管、铸铁管、钢塑复合管、镀锌钢管公称直径；

3、φ--无缝钢管或有色金属管道应标注“外径 x 壁厚”，如：φ108x4。

四、工程管径对照表

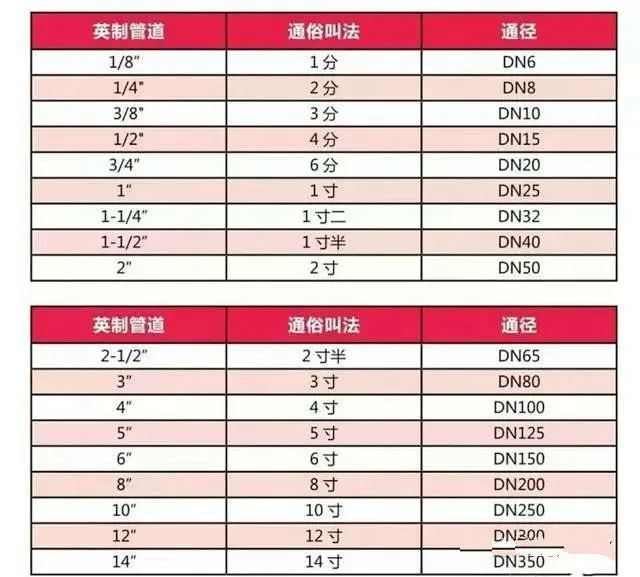

五、英制与公制对照



英寸是长度单位。1 英寸=2.539999918 厘米(公分)。英寸或[吋]是使用于联合王国(uk，即英国(英联邦)、其前殖民地的长度单位。美国等国家也使用它。在台湾与香港，“英寸”通常写作“吋”。英寸的常用简写为[in]或["]“吋”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“浬”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。

1、尺寸：

dn15（4分管）、dn20（6分管）、dn25（1寸管）、dn32（1寸2管）、dn40（1寸半管）、dn50（2寸管）、dn65（2寸半管）、dn80（3寸管）、dn100（4寸管）、dn125（5寸管）、dn150（6寸管）、dn200（8寸管）、dn250（10寸管）等。

2、把1英寸分成8等分:

1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

（1）相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

（2）英寸的表示是在右上角打上两撇，如1/2"

（3）如dn25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。

（4）如dn15的水管就是英制1/2"的水管，也是以前的4分水管。

（5）如dn20的水管就是英制3/4"的水管，也是以前的6分水管

（6）外径与dn，nb的关系如下：

公称管子尺寸(nps)/in

0.25

0.5

0.75

1.0

1.2

1.5

2.0

2.5

3.0

4.0

6.0

公称直径(dn)/mm

6

15

20

25

32

40

50

65

80

100

150

公称管子尺寸(nps)/in

8.0

10.0

12.0

14.0

16.0

18.0

20.0

24.0

36.0

42.0

48.0

公称直径(dn)/mm

200

250

300

350

400

450

500

600

900

1000

1200



六、管子规格及有关数据



公称直径

英寸

外径

近似内径

壁 厚

普厚/加厚

相当于无缝管

mm

＂

mm

mm

mm

mm

15

4分

21.25

15

2.75/3.25

22

20

6分

26.75

20

2.75/3.5

25

25

1寸

33.5

25

3.25/4

32

32

1.2寸

42.25

32

3.25/4

38

40

1.5寸

48

40

3.5/4.25

45

50

2寸

60

50

3.5/4.5

57

70

2.5寸

75.5

70

3.75/4.5

76

80

3

88.5

80

4/4.75

89

100

4

114

106

4/5.0

108

125

5

140

131

5/5.5

133

150

6

165

156

5/5.5

159

200

8

219

207

6

219

250

10

273

259

7

273

300

12

325

309

8

435

350

14

377



9

485

400

16

426



9

535

450

18

478



9

590

500

20

529



9

640

600

24

630



10

755

700

28

720



10

860

800

32

820





975

七、国际管道尺寸对照表

n.d

inch

standard

metric

inch

copper

pvc

pe

ductile

15a

1/2"

21.7







20

21.5-22.0

22

20a

3/4"

27.2/28.5







26

27.0-27.6

26

25a

1"

34.0

30

28.24

30

32

34.0-34.7

34

32a

1-1/4"

42.7

38

34.59

35

38

42.0-42.8

48

40a

1-1/2"

48.6

44.5

40.95

45

48

48.0-48.9

60

50a

2"

60.6

57.0

54.05

55

60

60.0-61.1

76

65a

2-1/2"

76.3

76.1

66.75

70

76

76.0-77.3

89

80a

3"

89.1

88.9

79.85

85

89

89.0-90.5

98

90a

3-1/2"

101.6













100a

4"

114.3

108.0

106.27

110

114

114.0-115.9

118

125a

5"

139.8

133.0

131.67

140

140

140.0-142.3

144

150a

6"

165.2

159.0

157.68

160

165

165.0-167.6

170

200a

8"

216.3

219.0

208.48



216

216.0-218.8

222

250a

10"

267.4

267.0

260.50



267

267.0-270.1

274

300a

12"

318.5

323.9

312.11



318

318.0-321.3

326

350a

14"

355.6

368.0

363.72







378

400a

16"

406.4

419.0

414.52







429

450a

18"

457.2

457.2

465.32







480

500a

20"

508.0

508.0

516.94







532

550a

22"

558.8

558.0

567.74









600a

24"

609.6

619.0

619.35







635

650a

26"

660.4













700a

28"

711.2













dn公称直径不锈钢无缝管尺寸对照表

公称口径

无缝管尺寸

公称口径

无缝管尺寸

dn10

φ14*2

dn200

φ219*5(6)

dn15

φ18*2

dn250

φ273*6(7,8)

dn20

φ25*2(2.5)

dn300

φ325*6(7,8)

dn25

φ32*3

dn350

φ377*8(9,10)

dn32

φ38*3

dn400

φ426*8(9,10)

dn40

φ45*3(3.5)

dn450

φ480*8(9,10)

dn50

φ57*3(3.5)

dn500

φ530*8(9,10)

dn65

φ76*4

dn600

φ630*8(9,10)

dn80

φ89*4

dn700

φ720*10

dn100

φ108*4

dn800

φ820*10

dn125

φ133*4(5)

dn900

φ920*10

dn150

φ159*4(5,6)

dn1000

φ1020*10

一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母d来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5mm，用d108*5表示。

塑料管也用外径表示，如de63。

其他如钢筋混凝土管、铸铁管、镀锌钢管等采用dn表示。

在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100mm的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98mm，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号dn表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

(其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。

大致是公称直径大约等于内径（外径减两个皮厚）

但也不完全相等，大致差不多，取整就行。比如φ108*7的外径108，它的公称直径是100；再比如φ32*4.5，外径32，公称直径应该是25。以此类推，就能得到外径与公称直径的对应关系了。)

八、钢管与塑料管实际选用对照

塑料管及金属复合管

带嵌件的塑料管件

镀锌钢管

公称外径（dn/dn）

管件内径×管螺纹

公称直径（dn）

公制

英制

20

20×1/2”

15

1/2”(四分管)

25

25×3/4”

20

3/4”(六分管)

32

32×1”

25

1”(一寸管)

40

40×11/4”

32

11/4”(寸二管)

50

50×11/2”

40

11/2”(寸半管)

63

63×2”

50

2”（二寸管）

75

75×21/2”

65

21/2”

90



80

3”

110



100

4”

125



125

5”

160



150

6”

200



200

8”

225



225

9”

250



250

10”

315



300

12”

355



350

14”

400



400

16”

450



450

18”

500



500

20”

630



600

24”

de一般是塑料管的外径。dn一般是金属管的公称直径。不管是冷凝水或冷媒管，一般都按管材的不同选用不同的标法。d为水泥管或钢筋砼管
