漏电保护器（学名：剩余电流保护器，俗名：漏保）是一款在我们的日常生活中有着广泛应用的产品，它不仅在一定程度上保护了我们的人身财产安全，而且也使得我们可以安心工作学习而不用担心用电安全。特别是在老的电力线路上，缺少敷设地线的条件，那么漏电保护器的配备就显得非常重要。





一、漏电保护器的工作原理是：

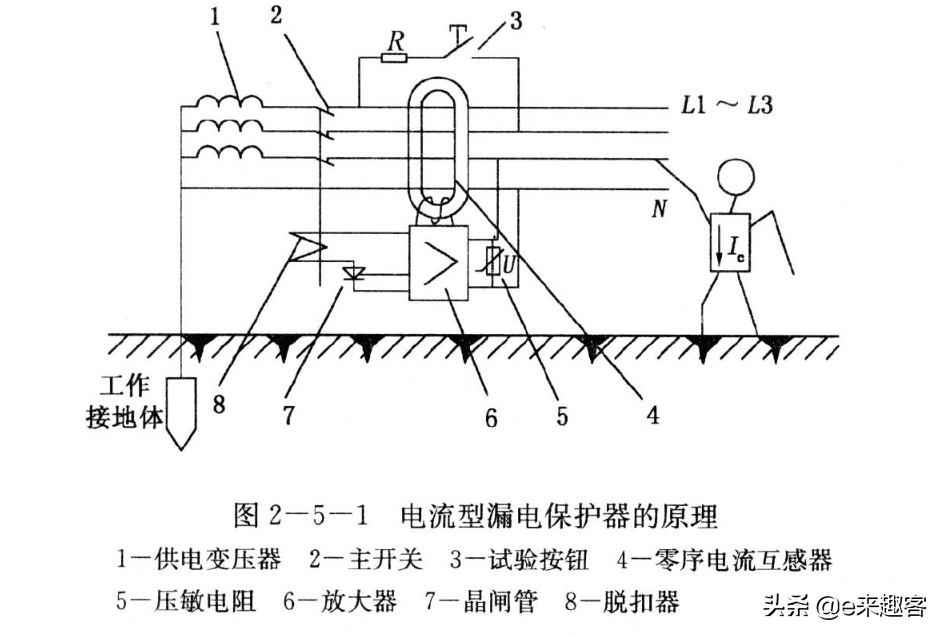

将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零(电流是有方向的矢量，如按流出的方向为“ ”，返回方向为“-”，在互感器中往返的电流大小相等，方向相反，正负相互抵销)。由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。



当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体—大地—工作接地，返回 变压器 中性点(并未经电流互感器)，致使互感器申流入、流出的电流出现了不平衡(电流矢量之和不为零，比如有部分电流从人体流过)，则一次线圈产生剩余电流。因此，便会感应二次线圈，当这个电流值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源。

漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。



二、漏电保护器型号参数

规格/型号:

适用范围:用于配 电线 路及电器设备中，对直接或间接接触带电体(包括人体或生物体触电)而产生的漏电、火灾事故以及绝缘遭到破坏等故障的保护;

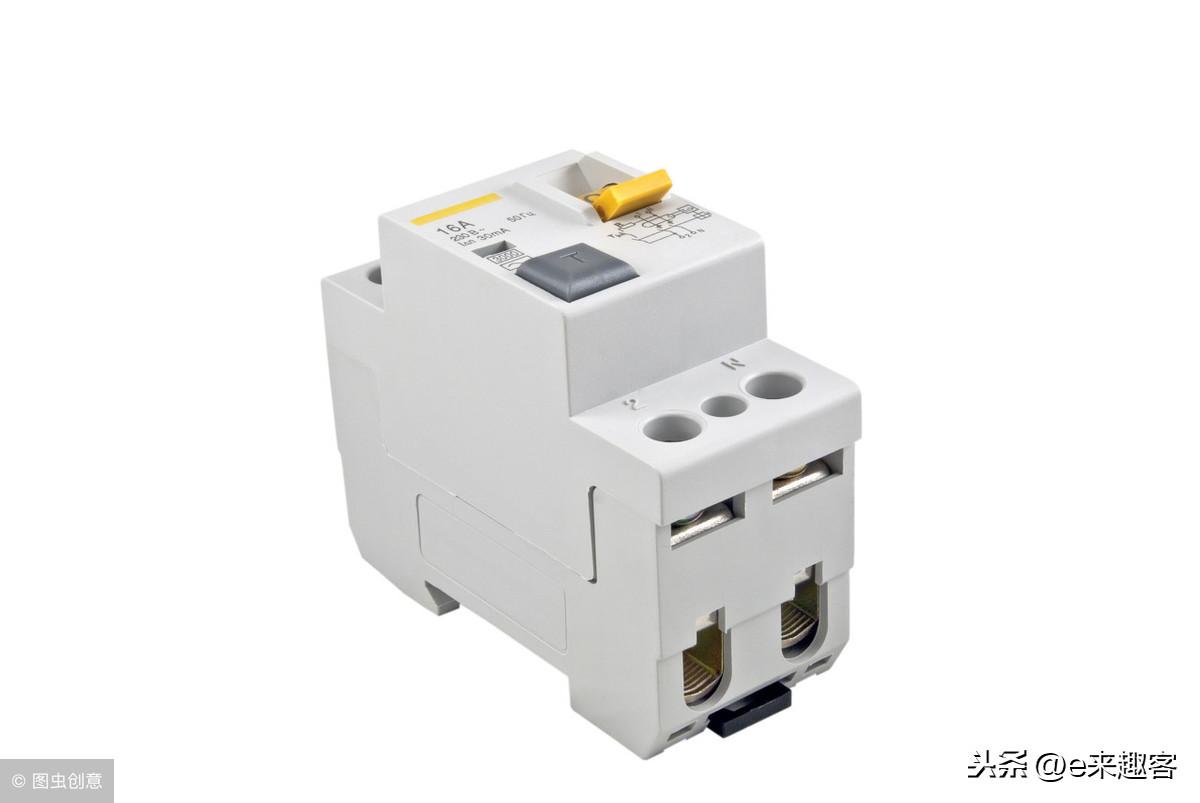

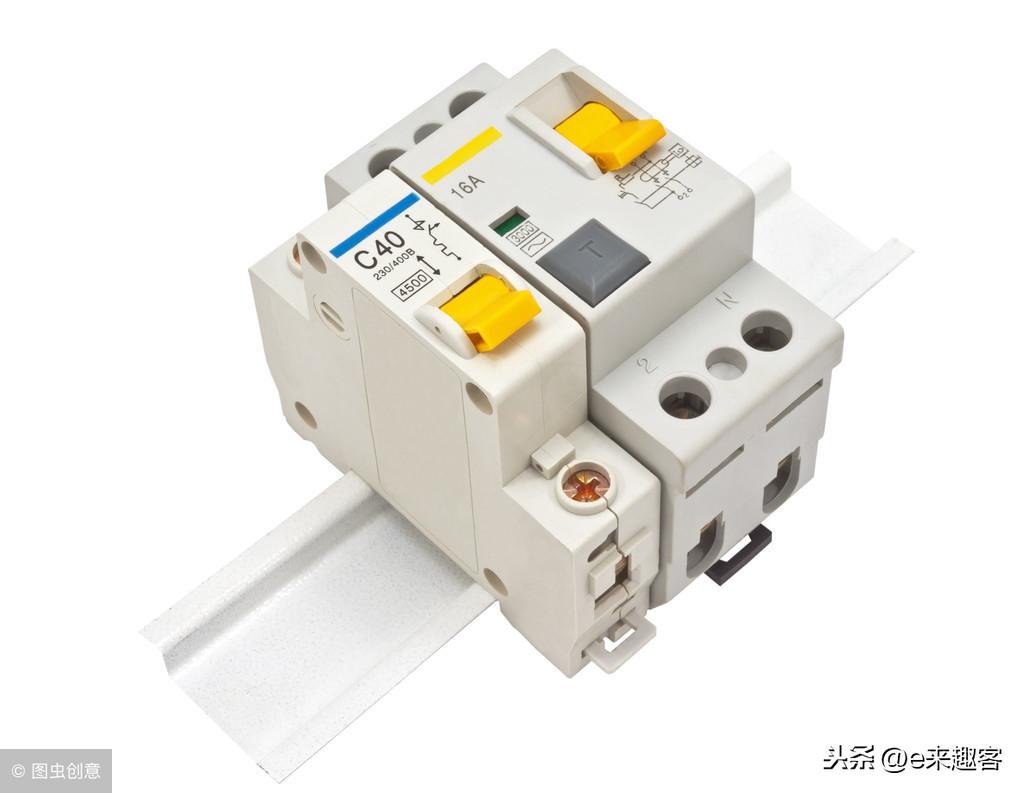

额定工作电流：从16～80a，额定故障电流从10～500ma。漏电开关 的外壳采用热固性材料制成，具有很高的耐热性和抗冲击强度，绝缘强度高。漏电开关外形为标准模数化结构，体积小重量轻;安装部件采用金属片和 弹簧 ，可以安全牢固地安装在35mm的标准导轨 上。

额定工作电压：ac230/400v额定工作电流：16-80a 额定漏电电流：10～500ma 脱扣特性 。

b,c分断能力(用于5su)：4.5ka,6ka,10ka,20ka

极数：2p(1p n)，4p(3p n)

遵循标准：iec1008，iec1009，din vde 0664等

三、低压的漏电保护器型号

低压的漏电保护器(开关)的漏电动作电流分为10、20、30、100、300、500毫安等规格等级，额定电流分为10、16、20、25、32、40、63、80、100、120、150.....安培等规格。

虽然在国标gb 50096--1999《住宅设计规范》中明确每户要装，每单元要装，整栋楼要装低压的漏电保护器，但是在实际上存在很大的问题，因为只要有一点漏电;将造成整户，整个单元、整栋楼房、的跳闸停电，有的电业部 门 甚至连单元 配电箱 都不打算使用三相 空气开关 ，原因是“一相短路，将一起全单元跳闸，扩大了停电的范围”。所以现在大家只执行“在 插座 回路中安装低压漏电保护器(开关)的规范。

一般每户要装低压的漏电保护器(开关)，可以选用漏电动作电流为10、20、30毫安。
